在半導體晶圓制造過程中，超純水中的硅污染物會引發柵極氧化層缺陷，導致芯片漏電率上升30%以上。某28nm晶圓廠的生產數據表明，超純水中全硅含量每超標1μg/L，光刻工序良率就會下降8%。因此，借助超純水全硅檢測儀（也稱硅表）實施實時監測，已成為半導體制造過程中必不可少的質量控制手段。超純水二氧化硅檢測儀能夠精確檢測微克級的硅污染，為晶圓制造提供關鍵的水質保障。


國內外全硅含量標準對比

半導體行業對超純水中全硅含量有著極為嚴格的要求。依據我國GB/T 11446.1-2013《電子級水》標準，電子級水分為四個級別，各級別全硅含量（以二氧化硅計）的限值如下：


國際層面，SEMI F63標準規定12英寸晶圓制造中UPW系統終端出水的可溶性硅含量需控制在≤1μg/L，總硅含量≤2μg/L。SEMI F75標準則強調在EUV光刻等先進工藝中，膠體硅需單獨檢測，其濃度需控制在0.5μg/L以下。這些標準的有效實施，離不開高精度的超純水全硅檢測儀的技術支持。


全硅檢測的主流技術方案

超純水中全硅的檢測方法主要分為實驗室分析和在線監測兩大類。在實驗室方法中，GB/T 11446.6-2013規定采用鉬藍分光光度法，該方法的檢測限可達0.5μg/L。在線監測則主要依靠硅表（也稱為硅酸根分析儀），其核心原理是利用光電比色法實時監測硅鉬藍絡合物的濃度變化。采用在線超純水二氧化硅檢測儀，可將硅污染的響應時間從傳統實驗室檢測的4小時縮短至15分鐘，有效降低了批次性報廢的風險。


贏潤環保檢測方案的技術優勢

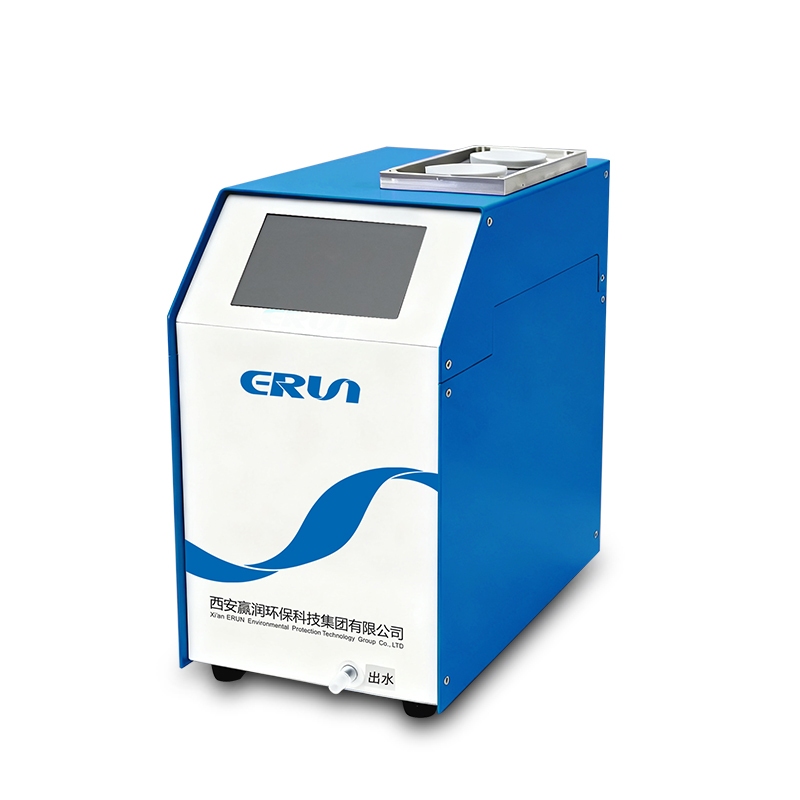

在半導體超純水檢測領域，贏潤環保的臺式硅酸根檢測儀ERUN-ST3-C5展現出獨特的技術優勢。該設備采用全自動檢測流程，配備5英寸彩色觸控屏，支持中英文切換顯示。其核心技術參數完全滿足半導體行業的需求：測量范圍覆蓋0-200μg/L、0-2000μg/L兩檔量程，示值誤差±1%F.S，分辨率達0.01μg/L，支持自動清洗和參比液同步測量，適用于混床出水、EDI超純水系統等關鍵工藝節點。贏潤環保的這款超純水全硅檢測儀能夠精準捕捉EW-Ⅰ級水的硅含量變化，為先進制程提供可靠的數據支持。

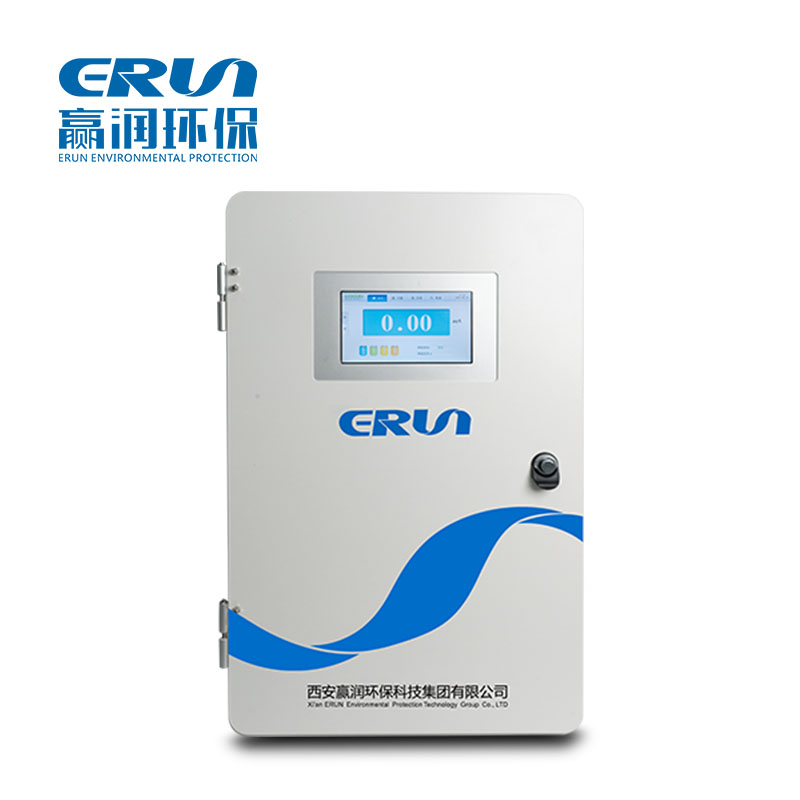

贏潤環保同時推出ERUN-SZ3-C5在線硅表監測系統，該系統具備多通道選擇（1-6通道），藥劑用量較傳統設備節省50%，分析周期僅需12分鐘，采用雙光路檢測確保長期穩定性。作為專業的硅酸根分析儀制造商，贏潤環保的在線超純水二氧化硅檢測儀還支持4-20mA標準信號輸出，設備尺寸僅450×690×200mm，可靈活集成于UPW系統。某12英寸晶圓廠的應用案例顯示，ERUN-ST3-C5與ERUN-SZ3-C5組成的檢測方案連續運行30天測量誤差≤1.5%，較傳統設備降低60%維護頻率，其數據循環存儲功能可保留10年以上檢測記錄，滿足半導體行業數據追溯的合規要求。




檢測實踐中的關鍵控制點

在實際操作過程中，超純水全硅檢測需要注意三個關鍵環節。采樣容器必須使用經160℃烘干4小時的石英瓶，以避免塑料容器溶出有機硅污染樣品。樣品采集后需在30分鐘內完成檢測，防止空氣中的二氧化碳與硅化合物反應生成硅酸沉淀。對于超純水全硅檢測儀的日常維護，建議每周用10μg/L的標準溶液進行校準，每季度更換反應試劑，確保設備處于最佳工作狀態。超純水硅酸根檢測儀的校準流程需嚴格遵循制造商規范。


作為行業領先的水質監測方案提供商，贏潤環保始終致力于為半導體行業提供高精度的超純水全硅檢測儀（也稱硅表）。超純水中的全硅含量控制是半導體制造的"隱形生命線"，從國標到國際標準的嚴格限值，體現了行業對水質純度的極致追求。隨著3nm及以下制程的普及，硅表將成為晶圓廠不可或缺的質量守門人。贏潤環保ERUN-ST3-C5臺式硅酸根分析儀與ERUN-SZ3-C5在線硅表組成的檢測方案，以其精準的檢測性能和穩定的運行表現，為半導體行業提供了可靠的水質監測解決方案，而超純水硅酸根檢測儀的技術創新也將持續推動我國芯片制造產業向更高制程邁進。
